Cách đấu công tắc 1 chiều và công tắc 2 chiều uten q7

Công tắc ổ cắm UTEN Q7 series là dòng sản phẩm công tắc có đèn LED báo với hình dáng của nút Power hệ nhị phân. Sản phẩm phù hợp cho các công trình mang phong cách cổ điển và tân cổ điển.

Khác với các dòng công tắc khác của UTEN, series Q7 có toàn bộ các công tắc là loại 2 chiều, và đương nhiên là có thể đấu công tắc 1 chiều tuỳ ý. Công tắc Q7 2 chiều dùng cho bật tắt tại 2 vị trí cho 1 bóng đèn (hoặc hệ thống bóng đèn) thường dùng cho vị trí cầu thang hoặc phòng ngủ hoặc hành lang. Tham khảo cách đấu công tắc 2 chiều UTEN tại đây>>>>>

Tuy nhiên, khi đấu công tắc 1 chiều Q7 thì cần lưu ý vấn đề như sau: Mặt sau của công tắc Q7 (giả sử đấu công tắc đơn) có 3 chân bao gồm chân L; L1 và L2 (bản chất là công tắc 2 chiều), khi đấu công tắc 1 chiều, chúng ta chỉ cần 1 dây vào và 1 dây ra vì vậy không cần đấu 1 trong 3 chân, vậy chúng ta sẽ bỏ chân nào??? Các bạn chỉ cần lưu ý đấu dây nóng vào chân L, còn dây ra thì tuỳ chọn sử dụng chân L1 hoặc L2. Sử dụng L1 hoặc L2 đấu dây ra đều có thể bật tắt đèn tuy nhiên sự khác nhau ở chỗ nếu chọn dây ra từ chân L1 thì khi nhấn phần dưới công tắc đèn sẽ bật, nhấn phần trên công tắt đèn sẽ tắt và ngược lại nếu chọn đầu dây ra là L2.

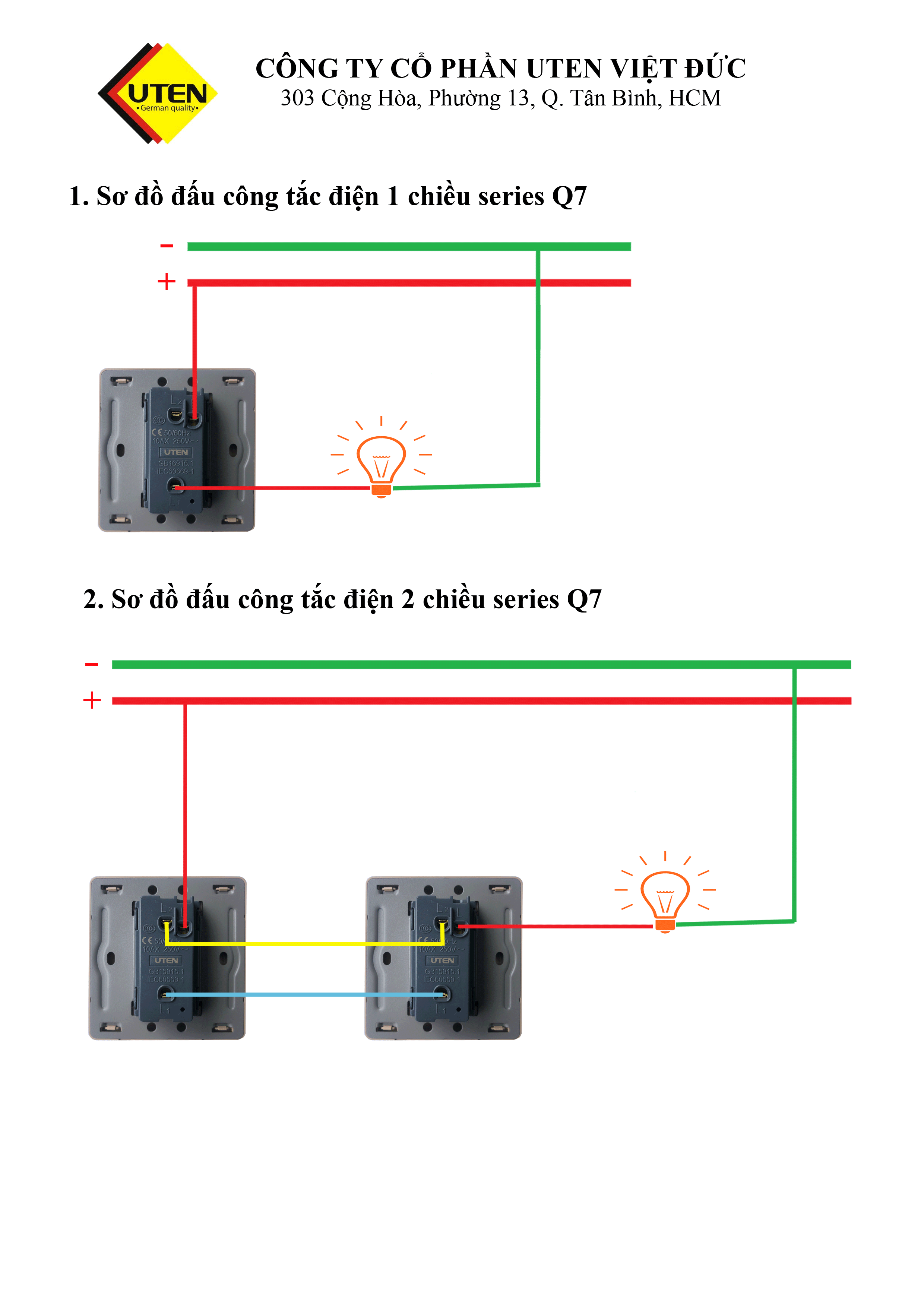

Sơ đồ đấu công tắc 1 chiều và 2 chiều UTEN Q7 series

Trên đây là những lưu ý khi đấu 1 chiều công tắc đơn UTEN Q7. Trong trường hợp công tắc đôi, ba, bốn thì hoàn toàn tương tự. Đối với công tắc đôi thì có 2 line bao gồm (Bộ 1: L1, L11, L12 và Bộ 2: L2, L21,L22), đối với công tắc ba thì có 3 line bao gồm (Bộ 1: L1, L11, L12; Bộ 2: L2, L21,L22 và Bộ 3: L3, L31, L32),  đối với công tắc bốn thì có 4 line bao gồm (Bộ 1: L1, L11, L12; Bộ 2: L2, L21,L22; Bộ 3: L3, L31, L32 và Bộ 4: L4, K41, L42). Mỗi một bộ có nguyên tắc đầu giống như Bộ L, L1, L2 của công tắc đơn như đã trình bày ở trên, Các bạn cầu lưu ý đấu 1 chiều thì cần bỏ tất cả các chân L12, L22, L32, L42 cùng 1 lúc để nguyên lý bật tắt sáng đèn cùng nhau.

Chúc các bạn thành công!!!
